代表用途例


衝撃計測システム

衝撃計測システム


参考機器構成
品名 形式 定価 数量 価格
フォースセンサ MODEL-2101 120,000円 4個 480,000円
センサケーブル LNC-11A-8m 27,500円 4本 110,000円
チャージアンプ MODEL-4001B-52 140,000円 4式 560,000円
収納ケース MODEL-4035-21 60,000円 1式 60,000円
電源ユニット MODEL-4001-10A 72,000円 1式 72,000円
出力ケーブル BB-100 5,000円 4本 20,000円
ピークホールドユニット 4CH入力タイプ 70,000円 1式 70,000円
ACアダプタ MODEL-4035-91 5,000円 1個 5,000円
モニタ入力用ケーブル   7,500円 1本 7,500円
大型デジタルモニタ 5桁+単位タイプ 142,500円 1台 142,500円
合計 1,527,000円

・フォースプレートについては、お客様にて設計、製作下さい。
・衝撃力の大きさによって、必要なセンサやアンプの数量、フォースプレートの形状は、変わります。
・上記参考例では、200kN(20,000kgf)程度までの衝撃力を計測可能です。
・落下衝撃の場合は、高さ、重量、衝突作用時間によって衝撃力が決まります。
→2.5m程度からの人体落下の場合で衝撃力は凡そ6,000kgf程度になります。

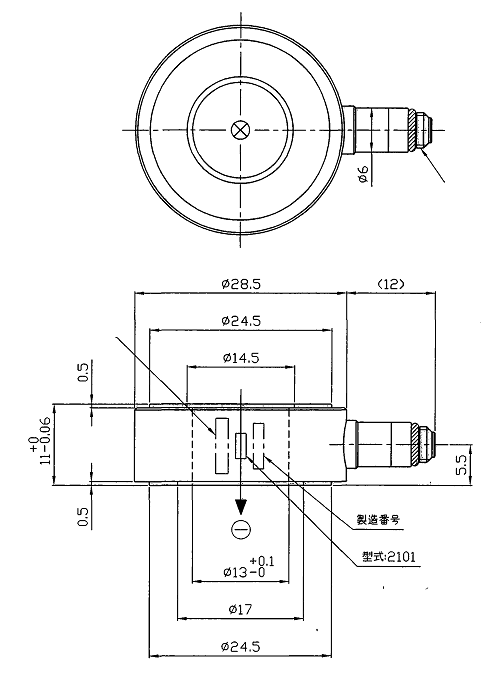

フォースセンサ MODEL-2101 外形図


フォースセンサ MODEL-2101 外形図
