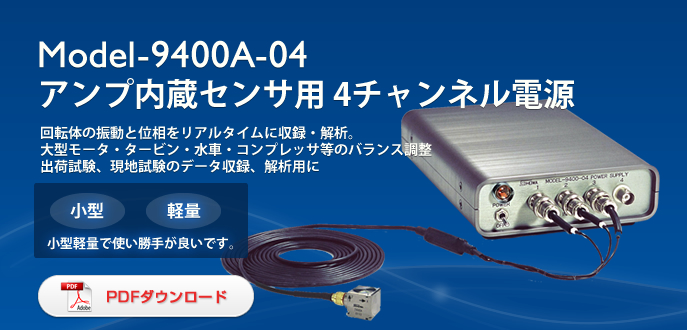

Model-9400A-04
アンプ内蔵センサ用 4チャンネル電源

Model-9400 アンプ内蔵センサ用 4チャンネル電源 PDFダウンロード
  • 製品の特徴
  • MODEL-9400A-04は、アンプ内蔵型加速度検出器を駆動するための電源です。
    チャンネル数は4チャンネルがスタンダードです。
    また8チャンネル・16チャンネル等、任意のチャンネルで製作することが可能です。
  • アンプ内蔵加速度検出器(ICPタイプ)を駆動するための電源です。
  • 小型軽量で使い勝手が良いです。
  • 4台のセンサを同時にドライブできます。
  • PDFダウンロード 製品に関するお問合せ

仕様

入力端子 BNCコネクタ 4チャンネル
電源 +24V DC, 4mA
周波数範囲 0.1Hz~センサの周波数上限まで。
出力端子 BNCコネクタ 4チャンネル
使用温度範囲 -10℃~+60℃

構成

4チャンネル電源 Model-9400A-04 1台
電源ケーブル 1本
取扱説明書 1部


外形
型式 2460A 2431 2250A-10 784A 786A 786F
特徴 3軸
キュービック型
小型、軽量 軽量0.4g
コネクタタイプ
一般用
ローコスト
スタンダード
低周波数
風車用
防水
ケーブル
直出し
感度
[mV/(m/s2)]
10 1 1 10 10 10
最大化速度(m/s2) 400 2200 5000 500 800 800
周波数範囲
(Hz)
1~5k 0.8~16k 2~15k 2~20k 0.5~14k 0.5~13k
温度範囲
(℃)
-50~+110 -30~+110 -55~+125 -50~+120 -50~+120 -50~+120
外形寸法
(mm)
14.2□ Hex9×10.25 5.8×3.6×7.6 Hex18×46 Hex22×46 Hex22×46
質量(g) 8.1 2.9 0.4 45 90 90
メーカ SHOWA SHOWA ENDEVCO WILCOXON WILCOXON WILCOXON
