Model-2502
振動監視計 振動監視センサ

Model-2502 振動監視計 振動監視センサ PDFダウンロード
  • 製品の特徴
  • センサ、アンプ一体型で4~20mA出力する汎用型の低価格振動センサです。
  • ローコストでシンプルな振動監視用センサで、回転機の制御、監視用に最適。
  • 変位測定・速度測定・加速度測定の3タイプがあります。
  • 出力が4-20mA DCのため、直接レコーダや指示計、シーケンス回路などに接続できます。
  • センサ・アンプ一体型のため、別に振動計アンプは不要です。
  • 電源線・信号線を合わせて2線式であり、しかも接続の極性を問いません。
  • 専用モニタやメータリレーなどに接続することにより、振動計または振視計として使用できます。
  • 富士電機(株)のMVMタイプと互換性があります。
  • PDFダウンロード 製品に関するお問合せ

用途


モータ・ポンプ・ブロアなど、回転機械などへの組み込み用として。
自動検査システムの振動センサとして。
簡易タイプの専用振動計として。
工作機械・化学・製造プラントの設備診断に。
その他の振動測定および監視に。

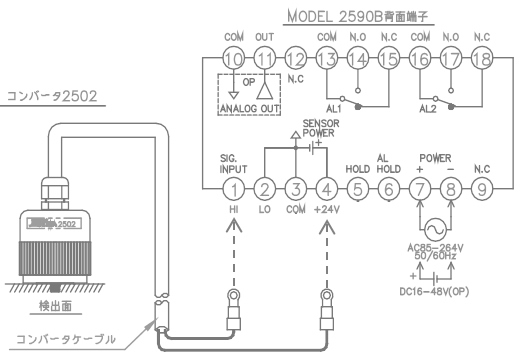

デジタルモニタとの組み合わせ構成図

振動値監視システム
番号 品名 型番 員数 参考定価 (単価/合計)
1 バイブロコンバータ MODEL-2502 1台 39,000円
2 デジタルモニタ(4-20mA出力付) MODEL-2590C-A11 1台 60,000円
合計:99,000円


オプション品
番号 品名 型番 員数 参考定価 (単価/合計)
3 延長ケーブル 7m CA02743-7m 1本 9,650円
4 取付用マグネット MG-6 1個 5,000円




仕様


型式 2502-03 2502-02 2502-01
測定モード 変位  速度 加速度
フルスケールレンジ(Fs) 200μmP-P 50mm/sRMS 100m/s2(Peak)

価格 39,000円(消費税別)
測定範囲 フルスケールの1%~110%
出力電流 4~20mA/0~フルスケール
周波数範囲 変位10~500Hz、速度10~1000Hz、加速度5~1000Hz
直線性 フルスケールの1%以内
確度 80Hz, 1/2フルスケール、20℃の時5%以内
横方向感度 5%以内
ドライブ電源 9~28V DC
ウォームアップ時間 約10秒
温度範囲 -20~+80℃
保護構造 IP64
耐振性 連続200m/s2、衝撃1000m/s2
絶縁抵抗 DC500V 100MΩ(端子-外装)
耐電圧 AC1500V 1分間(端子―外装)
出力ケーブル 直出し2芯キャプタイヤケーブル( PNCTF 0.5m2 )
寸法・質量 φ45×H45mm(突起部含まず)、105g
付属品 取付ネジ(M6,長さ=10止めネジ)
オプション(別売)
60,000円(消費税別)
デジタルモニタ MODEL-2590C-A11

2502取扱説明書(PDF)ダウンロード
2502外観図(PDF)ダウンロード
2502用延長ケーブル(PDF)ダウンロード
2502用マグネット(PDF)ダウンロード
2502納入様書(PDF)ダウンロード
TBB中継ボックス仕様書(PDF)ダウンロード
