振動データ変換器

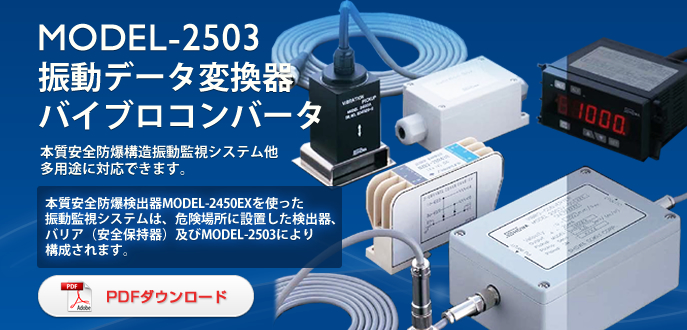

バイブロコンバータ　MODEL-2503　

本質安全防爆構造振動監視システム他多用途に対応できる

バイブロコンバータ　MODEL-2503

　　

●	バイブロコンバータMODEL-2503は、多くの検出器に対応できるシステムです。
●	本質安全防爆検出器MODEL-2450EXを使った振動監視システムは、危険場所に設置した検出器、バリア（安全保持器）及びMODEL-2503により構成されます。
●	必要に応じ中継ボックス、デジタルモニタを使用することができます。

構成1

（本質安全防爆システム）
	バイブロコンバータ/MODEL-2503
	防爆圧電型検出器/MODEL-2450EX
	バリア/NZB2-26R430
	取扱い説明書
（オプション）
	中継ボックス/MODEL-2502-21
	デジタルモニタ/MODEL-2590B

構成2

（低域測定用システム）
	バイブロコンバータ/MODEL-2503
	低域加速度検出器MODEL-2400A
	取扱い説明書

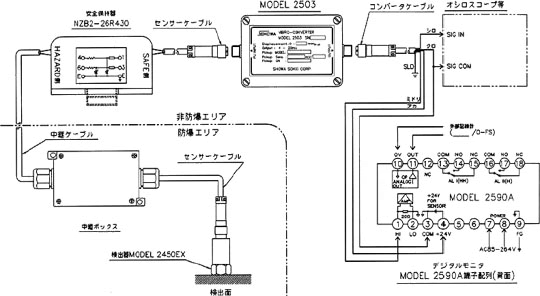

本質安全防爆検出器を使ったシステム構成図
防爆等級Exia II CT4に適合しています。

本質安全防爆検出器を使ったシステム構成図

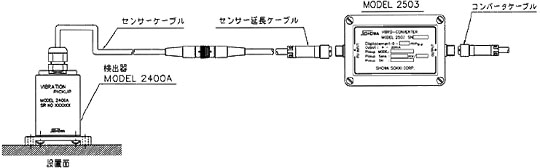

低域用振動検出器を使ったシステム構成図
低域用振動検出器MODEL-2400Aを使ったシステムは、低周波振動の測定と、常時監視を目的として構成されています。2Hzからの加速度、速度、変位の監視ができます。

低域用振動検出器を使ったシステム構成図

仕様

本質安全防爆センサMODEL-2450EXを使ったシステム
使用検出器	アンプ内蔵加速度検出器MODEL-2450EX 感度：約5mV/(m/s²)TYP.
防爆等級	Exia II CT4
測定モード及び測定範囲	型名コード表により選定
周波数特性	加速度モード：5Hz～8kHz 速度モード：10Hz～1kHz 変位モード：10Hz～700Hz
ローパスフィルタ	カットオフ周波数；標準1kHz(加速度モード専用）
AC 出力	±2V/フルスケール
DC出力	4 ～ 20mA/0 ～フルスケール又はデジタルモニタに接続し0～フルスケール表示
電源	コンバータ；DC18V～30V, 50mA max. モニタ；AC85V ～ 264V, 50/60Hz, 15VAmax.
動作温度	検出器；80℃max., 変換器及び表示器-10℃～50℃
低域用検出器MODEL-2400Aを使ったシステム
使用検出器	低域加速度検出器MODEL-2400A; 100mV/(m/s²)
測定モード及び測定範囲	型名コード表により選定（例：4～20mA/0～200µm）
周波数特性	変位モード；2Hz～200Hz
AC 出力	±2V/フルスケール
DC出力	4 ～ 20mA/0 ～フルスケール又はデジタルモニタに接続し0～フルスケール表示
