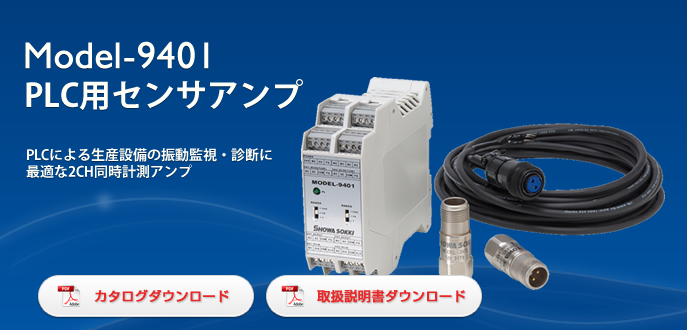

Model-9401
PLC用センサアンプ

Model-9401 PLC用センサアンプ PDFダウンロード
  • 製品の特徴
  • MODEL-9401は、IoTデータを集約するPLC(プラグラマブルロジックコントローラ)用に開発された振動センサアンプです。様々な用途・環境に対応した各種振動センサと組み合わせることができ、高精度な振動波形情報をリアルタイムにPLCへ受け渡します。
  • PDFダウンロード 製品に関するお問合せ

用途

  • ・工作機械の加工精度維持
  • ・プレス金型の割れ検出
  • ・モーター、ポンプ等の異常振動監視
  • ・自動車工場の搬送機、リフターなどのモーターや減速機の振動監視
  • ・検査ラインでの製品異常診断
  • ・各種回転機械の予防保全
  • ・生産設備の誤作動チェック
  • ・防爆エリアでの振動監視

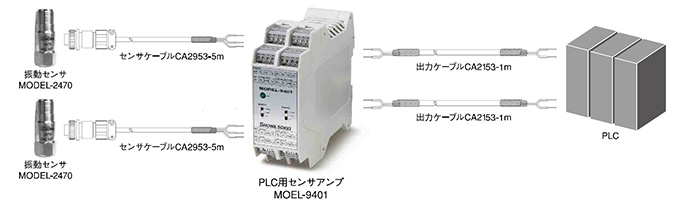

標準接続例

様々な生産設備の振動監視に対応できる最も汎用的なセンシングシステム構成例です。

2CH監視システム構成例

品名 型式 定価(円) 数量
振動センサ MODEL-2470 30,000 2
センサケーブル5m CA2953-5m 8,500 2
PLC用センサアンプ MODEL-9401-02 60,000 1
出力ケーブル2m CA1922-2m 2,400 2

仕様

入力仕様
入力端子 端子台(3.8mmピッチ)
検出器駆動電源 DC24V(Typ),4mA
適合検出器 プリアンプ内蔵型
出力仕様(AC OUT)
出力端子 端子台(3.8mmピッチ)
出力信号 最大出力 10V(peak)
周波数応答特性 1Hz~20kHz(±1.0dB)
0.5Hz~20kHz(+1.0, -3.0dB)
精度 ±2%
(23℃±5℃、1kHz/1V(peak)入力時、レンジ×10)
オプション出力(有料) DC出力(最大7.07V)
一般仕様
電源 DC18~36V
消費電流 約65mA(23℃±5℃、1kHz/1V(peak)入力時、レンジ×10)
温度、湿度範囲 -10~+60℃、90%RH以下(結露無きこと)
質量 210g(センサ、ケーブル類含まず)
製品型式/定価表
品名 型式 入出力チャンネル数 定価(円)
PLC用センサアンプ MODEL-9401-01 1CH 45,000
MODEL-9401-02 2CH(標準仕様) 60,000
