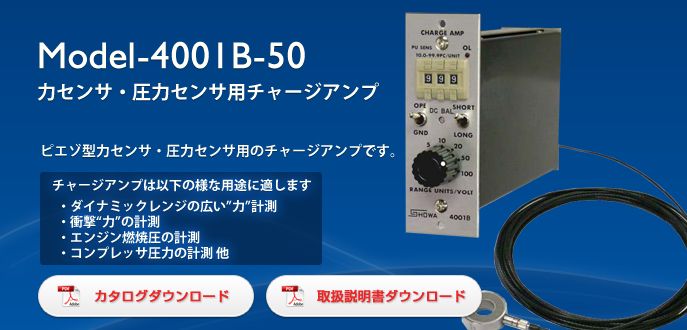

チャージアンプ Model-4001B-50 |
| ピエゾ型力センサ・圧力センサ用のチャージアンプです。 |
| ● |
一般のチャージアンプと違い、ほぼDC からの計測ができるチャージアンプです。 |
| ● |
放電時定数をLONG/SHORT と切換えでき、低域の応答特性が選べます。 |
| ● |
チャージアンプ Model-4001B-50は、以下の様な用途に適します |
| |
・ダイナミックレンジの広い”力”計測 |
| |
・衝撃“力”の計測 |
| |
・エンジン燃焼圧の計測 |
| |
・コンプレッサ圧力の計測 他 |
|
 構成
| チャージアンプ Model-4001B-50 |
\130,000(消費税別) |
|
MODEL-4001B-50に
ACアダプタを
取り付けたところ |
|
| AC アダプタ MODEL-4035-91 |
\5,000(消費税別) |
| 電源ユニット MODEL-4001-10A |
\72,000(消費税別) |
| （アンプ10CH まで動作可能） |
|
| 3CH 収納ケース MODEL-4001-20 |
\60,000(消費税別) |
| 4CH 収納ケース MODEL-4035-21 |
\60,000(消費税別) |
| 6CH 収納ケース MODEL-4001-26 |
\68,000(消費税別) |
| 8CH 収納ケース MODEL-4001-28 |
\78,000(消費税別) |
| プランクパネル MODEL-4035-30 |
\2,000(消費税別) |
仕様 チャージアンプ MODEL-4001B-50
| 測定レンジ |
検出器感度 10.0〜99.9pC/UNITのとき
1,2,5,10,20,50,100UNIT/VOLT |
| レンジ精度 |
1.5%以内（80Hzにおいて） |
| 周波数特性 |
レンジ10〜100 DC〜50kHz 5%以内
レンジ5 DC〜40kHz 5%以内
レンジ2 DC〜20kHz 5%以内
レンジ1 DC〜10kHz 5%以内 |
| 放電時定数（TC） |
SHORTレンジ×0.1sec
(フィード･バック抵抗 109Ω)
LONG レンジ×1000sec
(フィード･バック抵抗 1013Ω以上) |
| 低周波カットオフ |
0.16/ 放電時定数(TC) Hz (-3dB) |
| 直線性 |
±0.1%以内 |
| 入力換算ノイズ |
0.1pCrms以下 |
| 最大ドリフト |
DC BAL にて±0.03pC/s 以下に調整可能
(ウォーム･アップ20 分後) |
| リセット誤差 |
±0.5pC以下 |
| リセット切換時間 |
500msec 以上 |
| 最大入力電荷 |
±100,000pC(スルーレート 5,000pC/μs) |
| 出力電圧 |
最大±10V |
| 出力電流 |
最大±5mA |
| 出力抵抗 |
100Ω |
| 出力校正信号 |
電源MODEL-4001-10A より供給 0〜10VDC 可変
CAL/OP 切換スイッチ付(背面) |
| オーバ・ロード |
0〜50℃,80%RH以下 |
| 温度、湿度範囲 |
0〜50℃，80%RH 以下 |
| 電源 |
チャージアンプ ±15VDC，20mA 以下
AC アダプタ使用時 AC100V±10V
電源ユニット使用時 AC100V±10V |
| 質量 |
チャージアンプMODEL-4035-50310g/CH
電源MODEL-4001-10A 800g
6CH 用ケースMODEL-4001-26 ：1300g |
|
適合センサ仕様 MODEL-2101/MODEL-2103
項目 |
MODEL-2101(1軸) |
MODEL-2103(3軸) |
| 測定範囲 |
0〜80kN |
X,Y:-20〜+20kN
Z :-40〜+40kN
(Z) :0〜+200kN |
| 電荷感度 |
-4.4pC/N |
(X,Y) -7.6 pC/N
(Z) -4.0 pC/N |
| 絶縁抵抗 |
1013Ω以上 |
1013Ω以上 |
| 直線性(Typ) |
±2%FS 以下 |
±3%FS 以下 |
| スレッショルド |
0.01N 以下 |
0.001N 以下 |
| 推奨プリロード |
40kN |
160kN |
| 使用温度範囲 |
-20〜+60℃ |
-20〜+60℃ |
| グラウンド |
ケースグラウンド |
ケースグラウンド |
| 方式 |
圧電式 |
圧電式 |
| 素子材質 |
水晶 |
水晶 |
| 外装ケース材質 |
ステンレススチール |
ステンレススチール |
| 出力端子 |
ミニチュアコネクタ |
ミニチュアコネクタ |
| 本体質量 |
35ｇ |
270ｇ |
| 価格 |
\120,000 |
\300,000 |
※注：（ ）内はプリロード無しの値です
