昭和測器株式会社は、振動計の専門メーカーです。
創業以来、振動計の専門メーカーとして、自動車、鉄道車両、航空機、船舶などの輸送機関、タービン、発電機、モータ、ポンプ、コンプレッサや半導体製造プラント関係の回転機械、それに工作機械、医療機械、家電、建築構造物などのあらゆる分野において、振動計測により事故を防ぎ、メンテナンスを助け、社会の「安全と快適」に貢献すべく努力してまいりました。

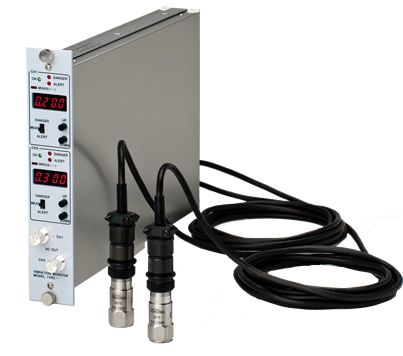

プラント機械設備向け振動監視システム 2CH振動監視計 MODEL-1592
○機械設備の振動を常時モニタリングし、アラームリレーを出力
○環境・仕様にあわせて多彩なセンサの組み合わせが可能
○1台で2チャンネル同時監視ができるため省スペース＆ローコスト
本製品は、機械設備の振動をモニタリングする2CH型の振動監視計です。
計測値に対してアラート、デンジャーの2点の警報を設定でき、設定レベルを超えた場合は、リレー接点を出力します。タービン、ファン、ブロア、ポンプ、コンプレッサ、モーターなど様々な設備に対応可能です。

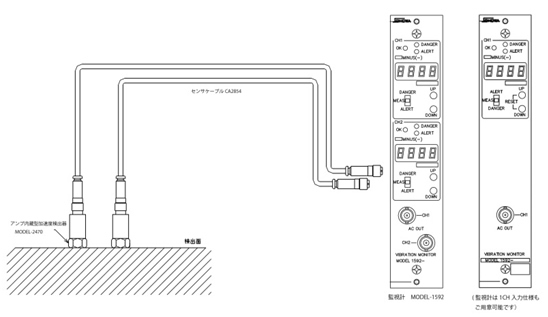

振動監視システム構成図
1CH監視システム
| 番号 | 品名 | 型番 | 員数 | 参考定価 (単価/合計) |
| 1 | 1CH振動監視計 | MODEL-1592 | 1台 | 120,000円 / 120,000円 |
| 2 | アンプ内蔵型加速度検出器 | MODEL-2470 | 1個 | 30,000円 / 30,000円 |
| 4 | センサケーブル 10m | CA2854-10m | 1本 | 13,000円 / 13,000円 |
| 総合計：163,000円 | ||||
2CH監視システム
| 番号 | 品名 | 型番 | 員数 | 参考定価 (単価/合計) |
| 1 | 2CH振動監視計 | MODEL-1592 | 1台 | 190,000円 / 190,000円 |
| 2 | アンプ内蔵型加速度検出器 | MODEL-2470 | 2個 | 30,000円 / 60,000円 |
| 4 | センサケーブル 10m | CA2854-10m | 2本 | 13,000円 / 26,000円 |
| 総合計：163,000円 | ||||
特徴
(1)様々な検出器・ケーブルに対応し、耐環境性に優れます。
(2) 監視計は2CHタイプで、複数点の監視に省スペース・ローコストで貢献します。
(3) 計測値に対して、アラート、デンジャーの2点の警報を設定でき、 設定レベルを超えた場合は
リレー接点（C接点）を出力します。 （リセット方式は自動復帰または自己保持を指定可）
(4) 最大60秒までのアラーム遅延が設定可能なので、誤動作を防止できます。
(5) 後段のシーケンサ用にDC4-20mA出力を備え、長期や短期のトレンドを調査できます。
(6) 10Vp-p/フルスケールのAC出力を備えており、異常振動時の波形解析に利用できます。
(7) 測定値のフルスケールを指定できます。
(8) 下限周波数・上限周波数を指定できます。
(9) 自己診断機能により、センサの動作状態が正常かを常時確認できます。
(10) 1CH仕様もございます。
